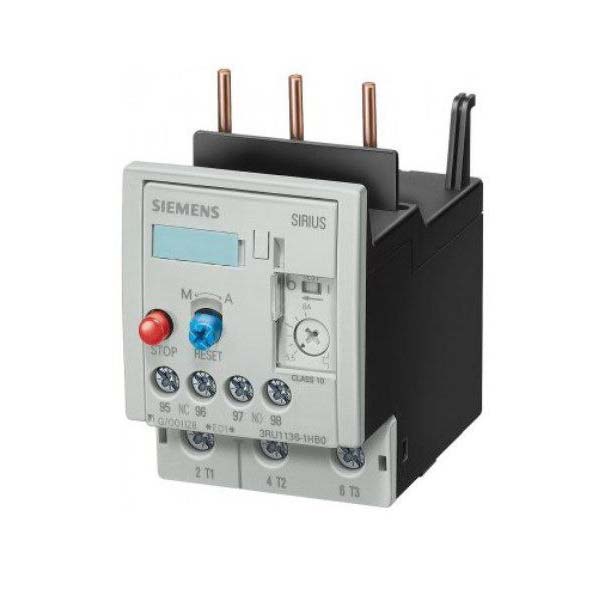

بی متال زیمنس 22-32 آمپر 3RU1136-4EB0

معرفی بی متال siemens زیمنس 22-32 آمپر کد 3RU1136-4EB0

بی متال زیمنس به طور کلی برای حفاظت از موتور های الکتریکی در مقابل اضافه بار، می توان از رله های حرارتی (بی متال) استفاده نمود. اساس کار بی متال بر پایه اختلاف ضریب انبساط طولی دو فلز(دو = Bi ) می باشد. بدین ترتیب که در اثر عبور جریان بیش از اندازه، دو فلز گرم می شوند و طول آنها زیاد می شود درنتیجه؛ در این حالت یکی از آن دو فلز به کار رفته در ساختار بی متال، به سمت فلز با ضریب انبساط طولی کمتر خم می شود.

حرکت هر کدام از این فلز ها باعث تحریک اهرم به کار رفته در ساختار بی متال می شود و در نتیجه این خم شدن و در پیِ آن، جا به جا شدن هر یک از اهرم ها، یک میکروسوئیچ که دارای کنتاکت تبدیل باز و بسته است، تغییر وضعیت می دهد و مسیر عبور جریان قطع شده و مدار باز می شود. نقش بی متال در تابلو برق از اهمیت ویژه ای برخوردار است.

نقش بی متال در تابلو برق و در دستگاه های الکتریکی این است که در مقابل خطرات و خطاهای احتمالی به عنوان یک محافظ عمل کند. رله بی متال های سه فاز، معمولاً دارای سه پل قدرت و دو کنتاکت فرمان است، یک کنتاکت باز برای اتصال به سیستم هشدار دهنده و یک کنتاکت بسته برای قرار دادن در مسیر تغذیه کنتاکتور.

برخی از رله های بی متال دارای دو حالت دستی و خودکار هستند که در حالت دستی اگر رله عمل کند نیاز است تا به صورت دستی و با فشردن دکمه Reset به حالت اول بازگردانیده شود، اما در حالت خودکار برگشتن به حالت اولیه، پس از مدّتی معین به صورت خودکار انجام می شود.

اجزای تشکیل دهنده بی متال ها و یا همان رله های حرارتی به صورت:

• تیغه های اتصال به کنتاکتور
• ترمینال های اتصال به کابل موتور
• ترمینال مشترک مدار فرمان
• پیچ تنظیم جریان
• ترمینال های باز و بسته مدار فرمان
• پیچ تغییر وضعیت
• دکمه برگشت وضعیت
