بتن الیافی در معماری مدرن؛ بررسی جامع نمای جی اف آر سی (GFRC)
وقتی در خیابان های کلان شهرهایی مانند تهران قدم می زنیم، زبان مشترک ساختمان ها، نمای آن هاست. نما، نخستین واسطه بصری میان کالبد بی جان سازه و روح پویای شهروندان است. در دهه های گذشته، معماری شهری اغلب در قید و بند محدودیت های مصالح سنتی مانند سنگ، آجر و سیمان بود. معماران رویاهای منحنی و طرح های پارامتریک در سر داشتند، اما سنگ سنگین بود و شکننده، و سیمان ترک می خورد و تیره می شد. اما امروز، صنعت ساختمان در حال تجربه یک رنسانس تکنولوژیک است. ظهور «نمای جی اف آر سی» (GFRC)، مرزهای غیرممکن را جابجا کرده است.
این متریال که بسیاری آن را با نام «بتن الیافی» می شناسند، تنها یک پوشش ساده نیست؛ بلکه پاسخی مهندسی شده به چالش های قرن بیست و یکم است: نیاز به سبکی، مقاومت در برابر زلزله، سرعت اجرا و البته زیبایی شناسی نامحدود. در این مقاله تفصیلی، قصد داریم از صفر تا صد نمای GFRC را واکاوی کنیم. از ترکیبات شیمیایی و روش های تولید گرفته تا دلایل محبوبیت ناگهانی آن در میان معماران برجسته. اگر سازنده، معمار یا سرمایه گذار هستید، درک عمیق این متریال می تواند آینده پروژه های شما را تغییر دهد.
ماهیت شناسی؛ جی اف آر سی (GFRC) دقیقاً چیست؟
واژه GFRC مخفف عبارت Glass Fiber Reinforced Concrete به معنای «بتن مسلح شده با الیاف شیشه» است. شاید در نگاه اول تصور کنید که این همان بتن معمولی است که کمی شیشه به آن افزوده شده، اما تفاوت بنیادین در ساختار میکروسکوپی و عملکرد ماکروسکوپی آن نهفته است.
بتن معمولی اگرچه مقاومت فشاری بسیار بالایی دارد، اما در برابر نیروی کشش و خمش بسیار ضعیف عمل می کند و ترد و شکننده است. در مهندسی سنتی، این ضعف با میلگردهای فولادی (آرماتور) جبران می شود. اما در GFRC، وظیفه تحمل تنش های کششی بر عهده «الیاف شیشه مقاوم در برابر قلیا» (AR-Glass Fibers) است. این الیاف به صورت درهم تنیده در تمام ماتریس بتن پخش می شوند و یک کامپوزیت یکپارچه را تشکیل می دهند.
تفاوت GRC و GFRC؛ یک سوءتفاهم رایج
پیش از ورود به مباحث فنی، باید یک ابهام بزرگ را برطرف کنیم. در بازار ایران و جهان، گاهی نام GRC و گاهی GFRC شنیده می شود. آیا این دو با هم تفاوت دارند؟ خیر.
- GRC (Glass Reinforced Concrete): اصطلاحی است که بیشتر در بریتانیا و اروپا رایج است.
- GFRC (Glass Fiber Reinforced Concrete): اصطلاحی است که انجمن های معماری آمریکا و استرالیا از آن استفاده می کنند.
بنابراین، هر دو عبارت دقیقاً به یک متریال اشاره دارند و هیچ تفاوتی در ساختار، کیفیت یا روش اجرا ندارند.
کیمیاگری مدرن؛ ترکیبات و مواد تشکیل دهنده
آنچه نمای جی اف آر سی را به یک «سنگ مصنوعی هوشمند» تبدیل می کند، فرمولاسیون دقیق مواد اولیه آن است. هرگونه تغییر در این ترکیب می تواند خواص نهایی پنل را دگرگون کند. بیایید نگاهی به آزمایشگاه تولید GFRC بیندازیم:
1. سیمان (ماتریس اصلی)
در تولید این نما معمولاً از سیمان سفید یا سیمان پرتلند با عیار بالا استفاده می شود. استفاده از سیمان سفید به طراحان اجازه می دهد تا با افزودن رنگدانه ها، به طیف وسیعی از رنگ های پایه دست پیدا کنند. علاوه بر سیمان های رایج، گاهی از سیمان های زودگیر یا سیمان سولفوآلومینات کلسیم (CSA) برای تسریع فرایند تولید در پروژه های فشرده استفاده می شود.
2. الیاف شیشه (قلب تپنده مقاومت)
این مهم ترین جزء ترکیب است. اما نمی توان از هر نوع شیشه ای استفاده کرد. محیط بتن به شدت قلیایی است و شیشه های معمولی در این محیط حل شده و از بین می روند. به همین دلیل در GFRC از الیاف شیشه «زیرکونیوم دار» (Zirconium High Alkali Resistant) استفاده می شود. عنصر زیرکونیوم باعث می شود الیاف در برابر حمله شیمیایی سیمان دوام بیاورند و طول عمری برابر با عمر ساختمان داشته باشند.
3. سنگدانه های سیلیسی
برخلاف بتن معمولی که سنگدانه های درشت دارد، در GFRC از ماسه سیلیسی بسیار ریز و الک شده (با قطر دانه کمتر از 1.2 تا 2.4 میلی متر) استفاده می شود. این بافت ریز باعث می شود سطح نهایی نما بسیار صیقلی و پرداخت شده به نظر برسد.
چرا GFRC ؟ بررسی مزایا و ویژگی های فنی
شاید بپرسید چرا باید هزینه کنیم و به جای سنگ طبیعی یا نمای رومی سیمانی، از GFRC استفاده کنیم؟ پاسخ در ویژگی های فنی منحصر به فرد این متریال نهفته است.
1. سبک سازی سازه ( نجات ساختمان از بار مرده )
پنل های GFRC می توانند با ضخامتی بسیار کم ( حدود 10 تا 20 میلی متر ) تولید شوند. این ضخامت کم باعث می شود وزن نمای ساختمان به شدت کاهش یابد. وزن هر متر مربع GFRC تقریباً یک دهم نمای بتن اکسپوز پیش ساخته سنتی است. این یعنی کاهش بار مرده ساختمان، کاهش ابعاد تیر و ستون های سازه اصلی و در نهایت صرفه جویی عظیم در هزینه های اسکلت فلزی یا بتنی.
2. مقاومت در برابر زلزله
ایران کشوری لرزه خیز است. نماهای سنگی و آجری در اثر زلزله ترک خورده و یا از ملات جدا می شوند و سقوط می کنند ( پدیده آوار نما ). اما نمای جی اف آر سی به دلیل روش نصب خشک و انعطاف پذیری ذاتی کامپوزیت، رفتاری شکل پذیر در برابر زلزله دارد. این پنل ها نمی شکنند و به دلیل اتصالات مکانیکی مهندسی شده، از ساختمان جدا نمی شوند.
3. آزادی عمل بی پایان در طراحی

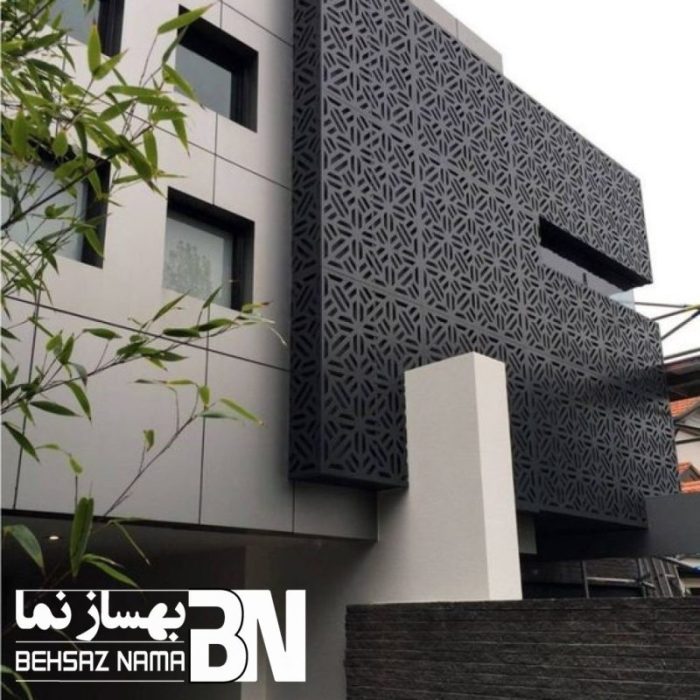

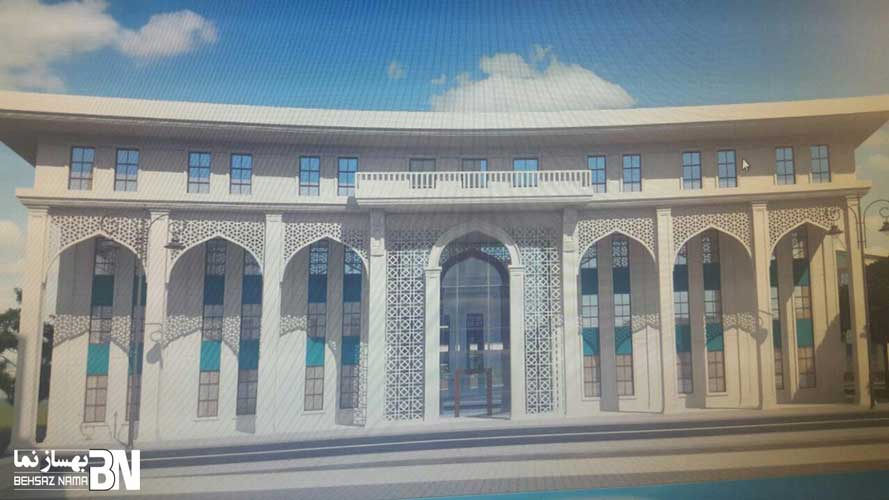

این بزرگترین هدیه GFRC به معماران است. با این متریال، محدودیت شکل وجود ندارد. فرم های منحنی، مشبک های اسلامی پیچیده، سطوح مواج سه بعدی، بافت های چوب یا سنگ و هر آنچه در نرم افزارهای طراحی سه بعدی خلق شود، عیناً قابل تولید است. این قابلیت باعث شده تا GFRC متریال محبوب «زاها حدید» و معماران سبک فولدینگ و پارامتریک باشد.
4. دوام در اقلیم های خشن
در نمای GFRC هیچ خبری از آرماتور فولادی نیست؛ بنابراین « زنگ زدگی » و « خوردگی » که عامل اصلی تخریب نماهای بتنی است، در اینجا معنایی ندارد. این ویژگی GFRC را به گزینه ای ایده آل برای شهرهای ساحلی با رطوبت بالا (مانند شمال و جنوب ایران ) تبدیل می کند. همچنین مقاومت بالای آن در برابر سیکل های یخبندان، آن را برای مناطق کوهستانی مناسب می سازد.
5. خواص عایق و نسوز بودن
بتن الیافی به طور ذاتی در برابر آتش مقاوم است و گاز سمی تولید نمی کند (برخلاف کامپوزیت های آلومینیومی). همچنین به دلیل امکان تعبیه لایه های عایق حرارتی در پشت پنل ها، نقش مهمی در بهینه سازی انرژی ساختمان ایفا می کند.
سیستم های نصب و اجرا ( نمای خشک )
اجرای نمای جی اف آر سی در دسته ی « نماهای خشک » قرار می گیرد. این بدان معناست که برای نصب آن از هیچ گونه ملات، دوغاب سیمانی و آب استفاده نمی شود. نصب به صورت مکانیکی و با استفاده از اتصالات فلزی صورت می پذیرد.
مراحل نصب :
- نقشه برداری و زیرسازی : ابتدا سطح نمای اصلی ساختمان توسط نقشه برداران برداشت شده و بر اساس آن، یک شبکه فلزی ( شاسی کشی ) از پروفیل های آهنی یا آلومینیومی روی سازه اجرا می شود. این زیرسازی حکم اسکلت نگهدارنده نما را دارد.
- اتصالات پنل : پنل های جی اف آر سی در هنگام تولید در کارخانه، معمولاً دارای یک فریم فلزی در پشت خود هستند که به صورت یکپارچه با بتن قالب گیری شده است.
- نصب نهایی : پنل ها با جرثقیل یا بالابر به ارتفاع منتقل شده و از طریق پیچ و مهره یا جوش به زیرسازی اصلی متصل می شوند.
این روش نصب باعث ایجاد یک فاصله (Gap) بین پنل نما و دیوار اصلی ساختمان می شود که می تواند به عنوان عایق هوا عمل کرده و یا فضای مناسبی برای عبور تاسیسات باشد. همچنین سرعت نصب در این روش بسیار بالاست و امکان تعویض پنل های آسیب دیده در آینده وجود دارد.
نتیجه گیری : آینده در تسخیر بتن های هوشمند
صنعت ساختمان در حال عبور از عصر ” نمای سنگ خشک و نمای آجر خشک” به عصر ” کامپوزیت ها و قطعات پیش ساخته ” است. نمای جی اف آر سی (GFRC) نماد این گذار است. این متریال به ما اجازه می دهد تا ساختمان هایی بسازیم که نه تنها ایمن تر، سبک تر و پایدارتر هستند، بلکه از نظر بصری نیز شهر را به گالری هنری تبدیل می کنند.
استفاده از GFRC دیگر یک انتخاب لوکس نیست، بلکه یک ضرورت مهندسی برای ساختمان های بلندمرتبه و پروژه هایی است که می خواهند در تاریخ معماری ماندگار شوند. اگر به دنبال خلق اثری هستید که نسل های آینده آن را تحسین کنند، نمای جی اف آر سی قلم مویی است که به آن نیاز دارید. از مقاومت در برابر طوفان و زلزله گرفته تا خلق پیچیده ترین رویاهای هندسی، GFRC محدودیتی نمی شناسد. زمان آن رسیده است که نگاه خود را به نما تغییر دهیم؛ نما دیگر فقط یک دیوار نیست، بلکه لباسی فاخر و تکنولوژیک بر تن ساختمان است.
